1. Wireframe Body를 Hide 한다.
Wireframe Body에서 마우스의 오른쪽 버튼을 눌러 Hide 한다.

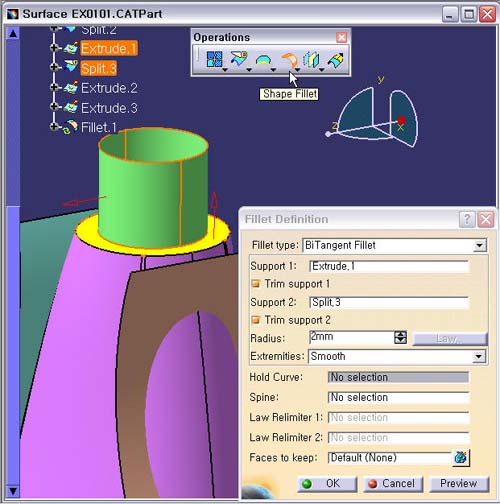

2. Shape Fillet.1 작업하기
Shape Fillet
아이콘을 선택한다.
Fillet
type : BiTangent Fillet
Support 1 : Extrude.1
Support 2 : Split.3
Radius
: 2mm
(Shape
Fillet 작업시 선택 Surface의 두 화살표의 방향은 Fillet
결과의
Center 방향을 향하도록 하여야 한다.)
Preview 버튼을 확인 후, OK 버튼을 클릭한다.
