1. 같은 방법으로 Plane.5로 Positioned Sketch 아이콘을 선택한다

    Reference : Plane.5
    Origin Type : Projection point
    Reference : Center Point
    Reverse H Check 버튼을 Check 한다.

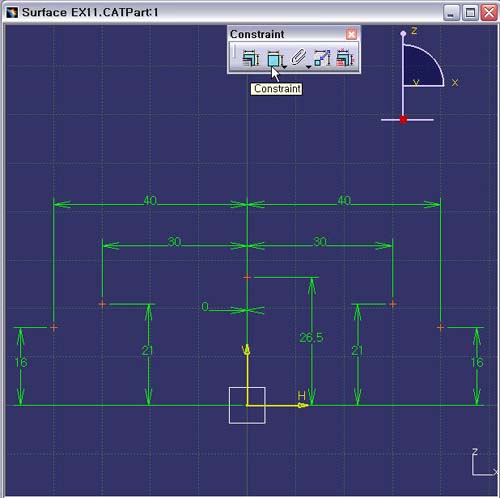

2. 다음과 같은 Point를 생성 후, Constraint 구속을 준다.

3. 3D 작업공간으로 빠져 나간다.

    Exit Workbench 아이콘을 선택한다.

4. 생성 Sketch 결과물은 Hide 한다.
