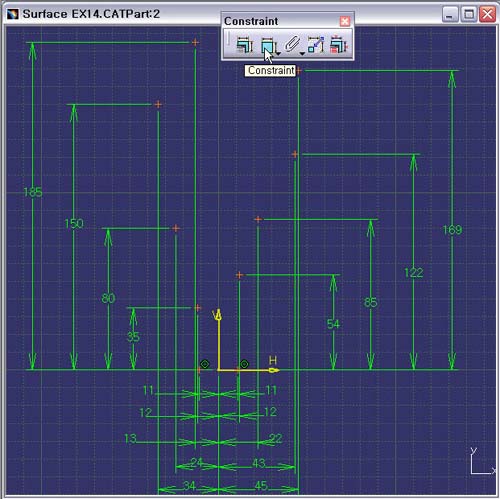

1. Constraint 작업하기
V Axis을 기준으로 왼쪽 하단부터
Point.1에서 시계방향으로
Point.10까지 작업을
한다.
Point.1 : 11mm, H Axis에 일치 구속
Point.2
: 12mm, 35mm
Point.3 : 24mm, 80mm
Point.4
: 34mm, 150mm
Point.5 : 13mm, 185mm
Point.6
: 45mm, 169mm
Point.7 : 43mm, 122mm
Point.8
: 22mm, 85mm
Point.9 : 12mm, 54mm
Point.10
: 11mm, H Axis에 일치 구속
2. Exit Workbench 아이콘을 선택하여 3D 작업공간으로 나간다.
3. Sketch.1를 Blade Point Data로 이름을 수정한다.
