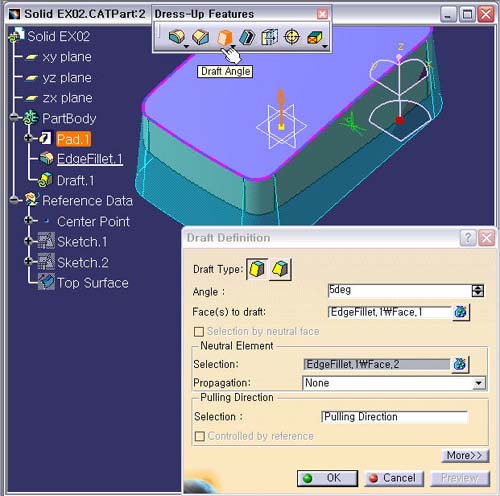

1. Draft
작업하기
Angle
-> 5deg
Face(s) to draft ->
Pad.1 솔리드 측면
Neutral Element ->
Pad.1 솔리드 상부면 (중요)
2. Neutral Element 선택 후, Pulling
Direction 방향이 Z 축
방향을 향하는지
확인을 한다.
(Pad
솔리드 중앙의 주황색 화살표, 이는 금형이 빠지는 방향을
나타낸다.)
(주황색 화살표를 선택 하면 방향을 바꿀 수가
있다.)
3. Preview 버튼을 확인 후, 투명한 하늘색의
면이 선택 솔리드 측면
의 면을 더하는지 반드시
확인한다.
4. OK 버튼을 클릭한다.
