1. Pad.4 작업하기
Cavity
Body가 Show 된 상태에서 작업을 한다.
(Main Sketch가
Show 된 상태여야 한다.)
Profile/Surface
Selection 영역에서 마우스 오른쪽 버튼의
Contextual
Menu의 Go to profile definition를 선택한다.
(이는
동일한 평면에 작업한 Profile들을 필요한 요소별로 선별작업
하여
Pad 작업이 가능하다.)
다음과 같이 Profile 중 3번째에 해당하는 연결 Curve 선택
후,
OK 버튼을 누른다.
(Sub
Element Check 버튼에 Check 되어 있음을 확인한다.)

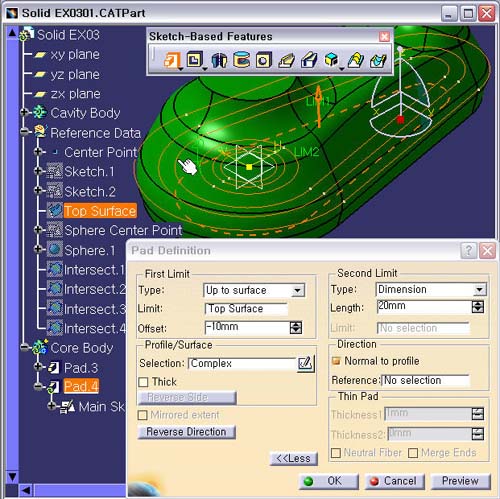

First Limit Type
-> Up to surface
Limit -> Top Surface
Offset : -10mm
More
버튼을 클릭한다.
Second Limit Type
-> Dimension
Length -> 20mm
2. Preview 버튼을 누른 후, OK 버튼을 클릭한다.
