1. 작업창을 Generative Shape Design으로 이동한다.
Start -> Shape -> Generative Shape Design

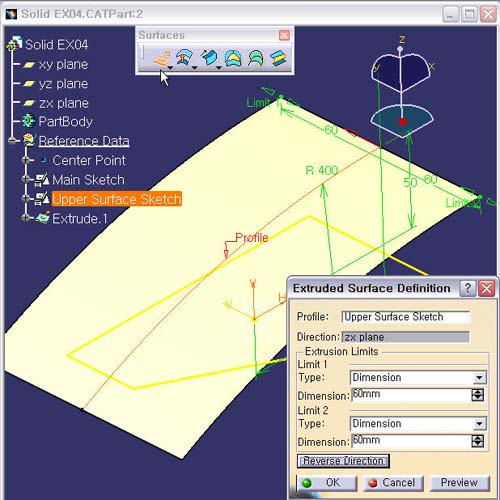

2. Extrude 아이콘을 선택한다.
Profile
: Upper Surface Sketch
Direction : ZX Plane
Limit1 Dimension : 60mm
Limit2
Dimension : 60mm
3. Preview 버튼을 확인 후, OK 버튼을 클릭한다.
4. Surface 의 이름을 Upper Surface로 수정한다.
