1. Sketch
Tools Tool Bar의 Construction Element 아이콘을 선택
한다.

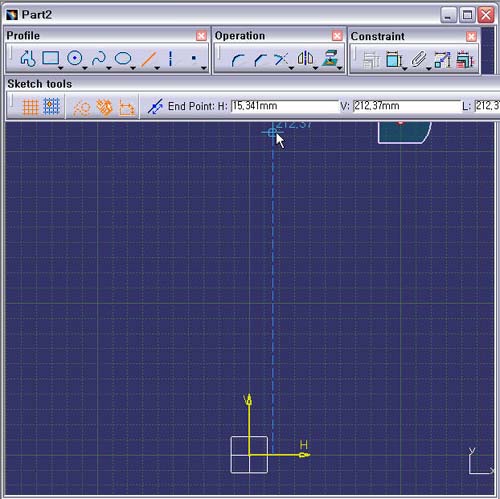

2. Profile Tools Tool Bar에서 Line 아이콘을 선택한다.
3. Line의 시작점은 H Axis에 일치(Coincidence) 구속을 준다.
4. Line의 길이는 210mm 이상의 Vertical Geometrical
Constraint
를 가지는 참고(Construction) 직선을
생성한다.
5. 다음 작업을 위하여 빈공간을 마우스로 클릭한
후, Sketch Tools
Tool Bar의 Construction Element
아이콘 선택을 취소한다.
