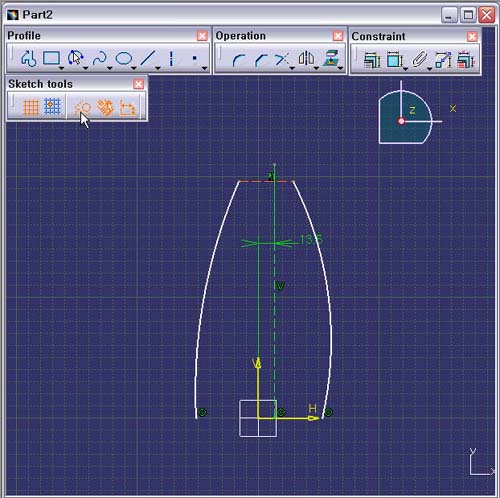

1. Sketch
Tools Tool Bar의 Construction Element 아이콘을 선택
한다.
2. Profile Tools Tool Bar에서 Line 아이콘을 선택한다.
3. 생성 Line의 끝점들은 기존 Arc의 위쪽 두
끝점에 일치
(Coincidence) 구속을 준다.
4. Line은 Horizontal Geometrical Constraint(수평
구속)를 가지는
참고(Construction) 직선이 생성된다.
5. 다음 작업을 위하여 빈공간을 마우스로 클릭한
후, Sketch Tools
Tool Bar의 Construction Element
아이콘 선택을 취소한다.
