작업에 들어가기 전에 앞으로 생성될 요소들의 속성을 미리 설정하고 시작을 하겠다

아래의 Tool Bar 버튼의 ST 버튼을 누른다

POINTS -> X CROSS , THICKNESS -> .4 , FORCED COLOR ->75 , IMPLICIT POINTS : YES

(Implicit Point : YES 로 하는 이유는 작업시 도면 요소의 끝점과

교차점 그리고 원의 중심점을 CATIA가 자동으로 인식해 준다)

EXIT 버튼을 누른다

그리고 Display모드는 Shading Mode(ST 버튼 우측의 4번째 아이콘)로 작업을 한다

전화기 몸통 2D-Profile 생성하기

Tools - Sketcher기능을 이용한다

(Keyboard Input Zone 에 /ske라고 입력해도 된다)

SEL PRIM/FSUR // SEL PLN

(작업할 평면을 지정해 달라는 것이다)

YZ를 입력한다

Dynamic Sketcher의 정의 : CATIA 모델링에 있어서 차후 치수 변형이나 수정을 요하는 평면의
프로파일(2D-Profile)들에 대해서 유연성 있는 작업을 위한 대략적인 윤곽을 생성하기 위한 것이다

우선 Sketcher 작업창에서의 마우스 조작과 아이콘에 대한 설명을 간단히 하고 모델링에 들어 가겠다

마우스 조작법

1번키 : 아이콘 선택 및 요소를 선택하거나 생성

2번키 : 수직으로 Drag -> Zoom In/Out

좌우로 Drag -> 도면 요소 전체 이동(Pan)

3번키 : 상황에 따른 메뉴 표시

아이콘 설명

SAVE : Dynamic Sketcher에서 작업한 요소들을 CATIA 모델로 저장을 한다

                       Geometry를 수정 및 변형을 했을 때는 반드시 SAVE를 하고 CATIA 작업창으로 나가야 한다

UNDO : 가장최근의 작업을 취소하는 기능으로 횟수에 제한이 없으며 초기화까지 갈 수 있다

DELETE : 선택한 Geometry를 삭제하는 기능으로 마우스로 영역을 Drag하여 Mult-Selection할 수 있다

REFRAME : Dynamic Sketcher 창을 리프레임하는 기능이다

EDIT : 선택한 Geometry를 Drag하여 길이 조정, 이동 및 재생성이 가능하다

                      원하는 영역을 Drag하여 Mult-Selection할 수 있다

CONSTRAINT : Geometry 간에 치수기입 및 축에 구속을 줄 수 있다

RELIMIT : Geometry를 원하는 곳을 마우스로 선택하여 Trim시킬 수 있다

BREAK : 마우스로 선택하는 곳에 Geometry를 Break한다

CONTOUR : 직선 및 원,아크를 생성할 수 있으면 Geometry 간에 구속 조건을 줄 수 있다

PEN SKETCHER : 사용자가 임의의 형상을 자유롭게 스케치하여 CATIA가 형상을 대충 인식을 한다

CORNER : 두 Geometry 간에 Fillet작업을 한다 생성후 반경은 Constraint로 준다

CHAMFER : 두 직선 요소들간에 모따기 작업을 한다

POINT : 점 생성시 사용한다

LINE : 직선 생성시 사용한다

CIRCLE : 원이나 아크 생성시 사용한다

RECTANGLE : 직사각형의 형상을 만들 때 사용한다

CONNECT CURVE : 떨어져 있는 두 직선(곡선) 요소들간에 Tangent 구속조건을 만족하는

                                           Curve 생성시 사용한다

Sketch로 전화기 Profile 생성하기

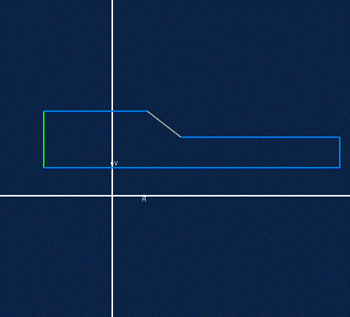

직선 아이콘을 선택하여 오른쪽과 같은 대략의 스케치 작업

            을 한다

            직선은 파란색, 사선은 회색으로 표현이 된다

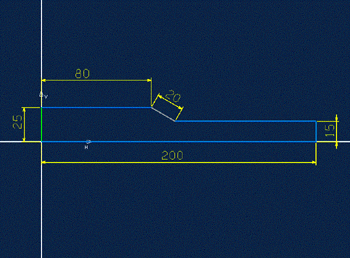

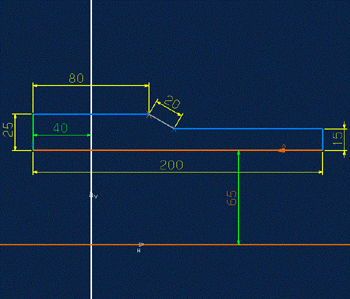

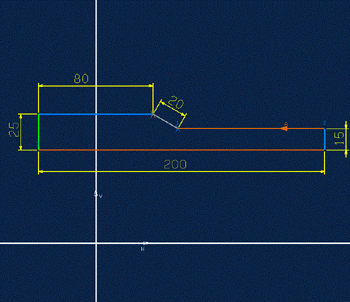

구속 아이콘을 선택하여 각 요소에 치수를 부여한다

             오른쪽부터 25,80,20,15,200 이다

오른쪽 그림과 같이 Geometry를 반드시 H,V축과의

구속을 준다

축과의 구속 치수는 0 ( = Coincident)으로 한다

그림과 같이 축과 Geometry 간에 구속( = Coincident)

을 하게되면 영구적으로 수정작업이 가능하다

축과의 구속작업이 끝나면 Geometry들이 모두 흰색

으로 바뀐다

이는 구속작업이 끝났음을 보여준다

아이콘을 선택하여 Sketcher작업을 저장한다

FILE - EXIT를 선택하여 CATIA 작업창으로 빠져 나간다

오른쪽 그림처럼 Dynamic Sketcher에서 작업한 Geometry들이

CATIA작업창에 나타난다

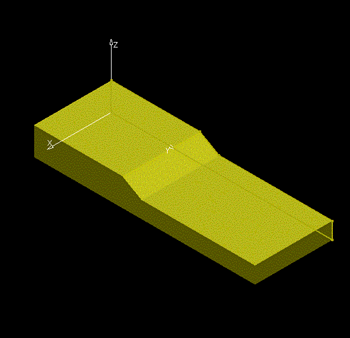

전화기 몸체 Prism 생성하기

SOLIDE - CREATE - CANONIC - PRISM 기능을 이용한다

CONTOUR:MSELW LN/CONIC/CRV/CCV

*seq를 입력한다

(선택한 요소와 연결되어 있는 일련의 Profile를 찾아간다)

SEL ELEM

전화기 몸통의 Profile를 선택한다

INNER:SEL PT // YES:END

F11번 키를 누른다

Prism 생성방향은 + X축 방향이다

Prism 창에서 OFF1:70 , OFF2:0을 입력한다

※ Manage 창에서 none 아이콘이 선택되어 있으며 Prism창에서

No associative limits Icon이 선택되어 있는지 확인한다

YES:CREATE

F11키를 누른다

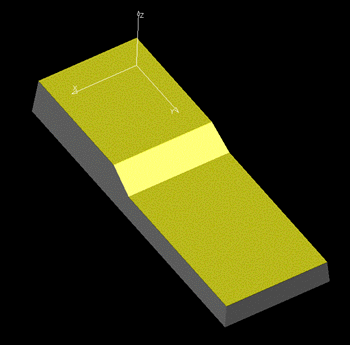

전화기 몸통 측면에 Draft 각 주기

FORCED COLOR ->15로 설정한다

SOLIDE - OPERATN - DRAFT 기능을 이용한다

PULL DIR:SEL VECT

마우스로 녹색 화살표를 선택한다

(화살표 방향은 주조 후에 Mold가 벗겨질 방향을 나타낸다)

DIR : SEL PT/LN/PLN // YES:INVERT

Z축을 선택한다

ADD DRAFT : SEL FSUR // KEY ANGLE

YZ평면의 전화기 몸통의 한 측면을 선택한다

KEY ANGLE // YES:COMPUTE

5。를 입력한다

ADD DRAFT:SEL FSUR // SEL NEUTRAL

나머지 전화기 몸통의 세 측면을 선택한다

ADD DRAFT:SEL FSUR // SEL NEUTRAL

NEUTRAL 이라는 녹색의 Plane를 선택한다

SEL PLN/SUR/FAC/SKI // SEL FSUR

XY평면의 바닥면을 선택한다

KEY ANGLE // YES:COMPUTE

F11번 키를 누른다

하단 TOOL BAR의 NS버튼을 누른다

*spc-*sol-*axs를 입력한다

EXIT 버튼을 누른다

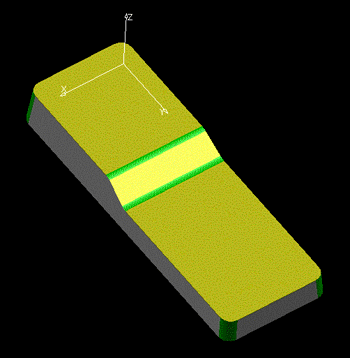

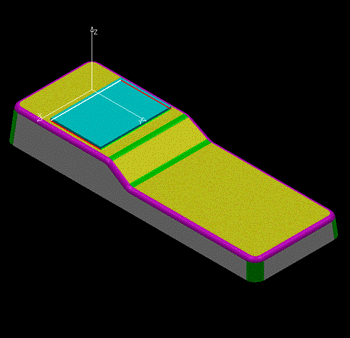

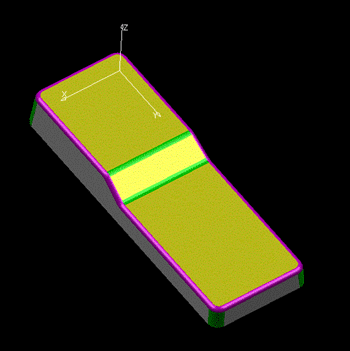

전화기 전체 형상에 Fillet 작업하기

FORCED COLOR ->45로 설정한다

SOLIDE - OPERATN - FILLET - EDGE기능을 이용한다

SEL REDG/VER TEX/RSUR // KEY RAD

Z축 방향의 한 세로 모서리를 선택한다

SEL RAD/KEY RAD // YES:COMPUTE

7를 입력한다

나머지 Z축 방향의 3개의 모서리도 선택한다

SEL REDG/VERTEX/RSUR // SEL/IND PT

전화기 윗면의 경사진 곳의 두 모서리도 같은 반경의

Fillet작업을 위해 선택한다

YES:COMPUTE

F11키를 누른다

FORCED COLOR ->90로 설정한다

SEL REDG/VERTEX/RSUR // KEY RAD

전화기의 윗면의 모서리를 선택한다

SEL RAD/KEY RAD // YES:COMPUTE

3을 입력한다

YES:COMPUTE

F11키를 누른다

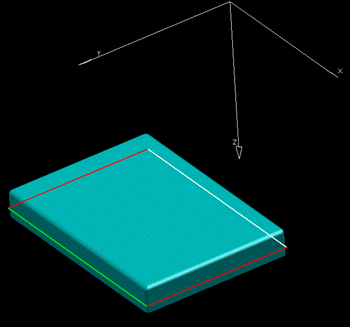

전화기의 액정 화면 생성하기

FORCED COLOR ->WHITE로 설정한다

아래 Tool Bar 버튼에 3D 버튼을 누른다

Z=25를 입력한다(Z방향으로 25되는 곳에 작업평면이 잡힌다)

WI 버튼을 누른다

KEY WINW ID

P를 입력한다(작업평면을 Planar 하게 잡는다)

LINE - PARALLEL - SEGMENT - ONE LIM 기능을 사용한다

DIRECTION : SEL LN

X축을 선택한다

SEL PT/CRV // IND REGION

X축의 위쪽 방향을 마우스 중간 버튼으로 지정한다

KEY DIST(,NUM) // YES:STD

30을 입력한다

(기준 선택 축과 떨어진 거리를 의미한다)

SEL ARW // KEY LNG // YES:STD

70을 입력한다

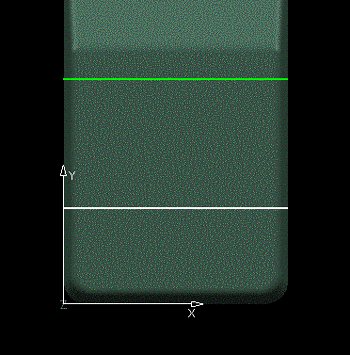

FORCED COLOR ->GREEN로 설정한다

DIRECTION : SEL LN // YES:CHAIN

흰색 생성 Line을 다시 선택한다

SEL PT/CRV // IND REGION

선택 Line의 위쪽 방향을 마우스 중간 버튼으로 지정한다

KEY DIST(,NUM) // YES:STD

40을 입력한다

(기준 선택 축과 떨어진 거리를 의미한다)

SEL ARW // KEY LNG // YES:STD

F11번 키를 누른다(Control Message Zone의 Standard 값이 입력된다)

LINE - PT-PT - SEGMENT - STANDARD 기능을 이용한다

SEL 1ST PT<LN/CRV>

흰색 Line의 왼쪽 끝점을 선택한다

SEL 2ND PT<LN/CRV>

녹색 Line의 왼쪽 끝점을 선택한다

FORCED COLOR ->RED로 설정한다

LINE - PARALLEL - SEGMENT - TWO LIM 기능을 사용한다

DIRECTION : SEL LN

최근 생성 녹색 Line을 선택한다

SEL PT/CRV // IND REGION

선택 녹색 Line의 오른쪽을 마우스 중간 버튼으로 지정한다

KEY DIST(,NUM) // YES:STD

7을 입력한다

1ST LIM:SEL PT/LN/CRV // SEL ARW

흰색 Line을 선택한다

2ND LIM:SEL PT/LN/CRV

녹색 Line을 선택한다

LINE - PARALLEL - SEGMENT - ONE LIM 기능을 사용한다

DIRECTION : SEL LN // YES:CHAIN

빨간색 Line을 선택한다

SEL PT/CRV // IND REGION

선택 Line의 오른쪽을 마우스 중간 버튼으로 선택한다

KEY DIST(,NUM) // YES:STD

56을 입력한다

(기준 선택 축과 떨어진 거리를 의미한다)

SEL ARW // KEY LNG // YES:STD

맞은편 녹색 Line을 선택한다

(선택 Line까지가 생성 Line의 길이가 된다)

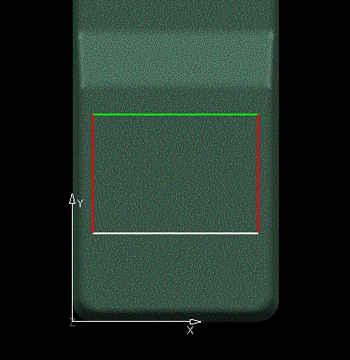

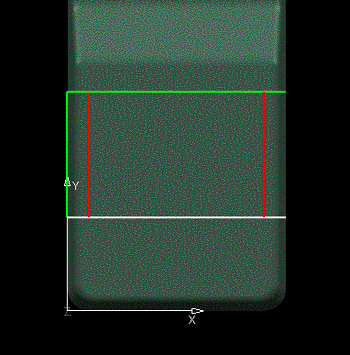

액정 화면 2D-Profile 정리하기

LIMIT1 - RELIMIT - TRIM ALL 기능을 이용한다

SEL PT/LN1/CRV1/NRBS1

흰색 Line을 선택한다

SEL PT/LN2/CRV2/NRBS2

선택 Line과 교차하는 빨간색 Line을 선택한다

TIP : 원하지 않는 결과 생성시 사용자가 마우스 2번키를

원하는 방향을 지정하여 생성 결과를 수정할 수 있다.

액정화면의 직사각형 모양으로 정리를 한다

액정화면의 직사각형의 2D-Profile를 제외하고 모두 삭제를 한다

액정 화면 Prism Solid 생성하기

아래의 2D 버튼을 눌러 3D 로 돌아간다

FORCED COLOR ->105로 설정한다

SOLIDE - CREATE - CANONIC - PRISM 기능을 이용한다

CONTOUR:MSELW LN/CONIC/CRV/CCV

*seq를 입력한다

SEL ELEM

액정 화면의 2D-Profile을 선택한다

INNER:SEL PT // YES:END

F11번 키를 누른다

생성방향은 전화기 몸통의 아래 방향을 향하게 한다

(마우스로 Prism 생성 화살표를 선택하여 방향을 Invert할 수 있다)

Prism 창에서 OFF1:5 , OFF2:-2을 입력한다

※ Manage 창에서 none 아이콘이 선택되어 있으며 Prism창에서

No associative limits Icon이 선택되어 있는지 확인한다

YES:CREATE

F11키를 누른다

전화기 몸통 Solid를 NS방으로 보낸다

액정 화면 Prism에 Fillet 작업하기

SOLIDE - OPERATN - FILLET - EDGE기능을 이용한다

SEL REDG/VERTEX/RSUR // KEY RAD

Fillet 반경으로 1를 입력한다

액정 화면 바닥면을 선택한다

그리고, 4개의 세로 모서리를 각각 선택한다

YES:COMPUTE

F11키를 누른다

음성이 들리는 부분의 2D-Profile 생성하기

아래 Tool Bar 버튼에 3D 버튼을 누른다

Z=25를 입력한다(Z방향으로 25되는 곳에 작업평면이 잡힌다)

WI 버튼을 누른다

KEY WINW ID

P를 입력한다(작업평면을 Planar 하게 잡는다)

LINE - PARALLEL - SEGMENT - ONE LIM 기능을 사용한다

DIRECTION : SEL LN

X축을 선택한다

SEL PT/CRV // IND REGION

X축의 위쪽 방향을 마우스 중간 버튼으로 지정한다

KEY DIST(,NUM) // YES:STD

17을 입력한다

(기준 선택 축과 떨어진 거리를 의미한다)

SEL ARW // KEY LNG // YES:STD

70을 입력한다

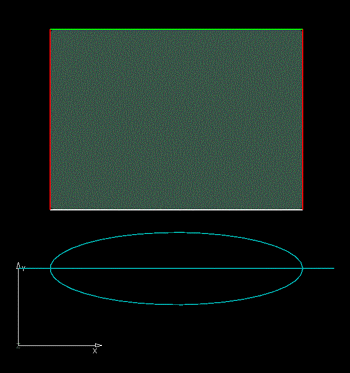

CURVE2 - ELLIPSE - CENTER - COMPLETE 기능을 이용한다

CTR:SEL PT<LN/CRV>

35,17을 입력한다(Ellipse의 중심이다)

KEY 1ST AXIS LNG

28를 입력한다(Ellipse의 장축의 길이)

KEY 2ND AXIS LNG

10를 입력한다(Ellipse의 단축의 길이)

MAJOR AXIS DIRECTION

X축과 평행한 하늘색 Line을 선택한다

Ellipse를 제외하고 불필요한 요소는 삭제한다

아래의 2D 버튼을 누른다

F11번 키를 누른다

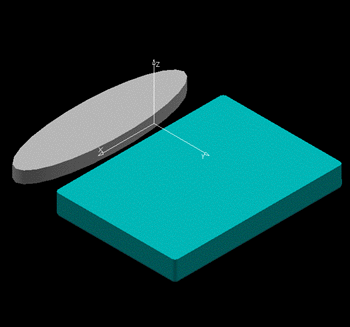

음성이 들리는 부분의 2D-Profile를 Prism 생성하기

FORCED COLOR ->15로 설정한다

SOLIDE - CREATE - CANONIC - PRISM 기능을 이용한다

CONTOUR:MSELW LN/CONIC/CRV/CCV

Ellipse를 선택한다

INNER:SEL PT // YES:END

F11번 키를 누른다

생성방향은 전화기 몸통의 아래 방향을 향하게 한다

(마우스로 Prism 생성 화살표를 선택하여 방향을 Invert할 수 있다)

Prism 창에서 OFF1:3 , OFF2:-2을 입력한다

※ Manage 창에서 none 아이콘이 선택되어 있으며 Prism창에서

No associative limits Icon이 선택되어 있는지 확인한다

YES:CREATE

F11키를 누른다

NS 버튼을 누른다

*crv+*ln를 입력한다(작업공간상에 모든 curve와 line들이 선택된다

EXIT 버튼을 누른다

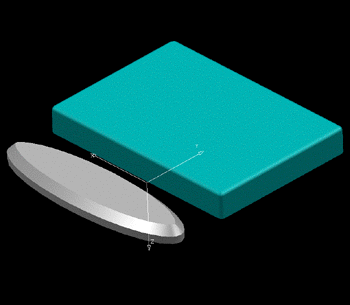

음성이 들리는 부분 Prism에 Chamfer작업하기

SOLIDE - OPERATN - CHAMFER 기능을 이용한다

SEL REDG/RSUR // KEY (PARM1,PARM2)

Ellipse Prism의 바닥 모서리를 선택한다

Chamfer Mode창의 PARM MODE가 L1,A1인지 확인한다

Chamfer Mode창에서 L1:2 , A1:45을 입력한다

YES:COMPUTE

F11번 키를 누른다

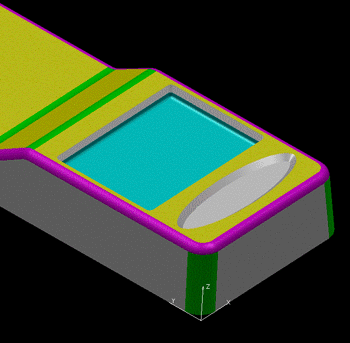

UNION 작업하기

MODE 창에 반드시 No Duplication인지 확인한다

SOLIDE - OPERAND - UNION 기능을 이용한다

1ST OPERAND: MSEL SOL/DIT/VOL

액정 화면의 Prism을 선택한다

2ND OPERAND : MSEL SOL/DIT/VOL

Ellipse Prism을 선택한다

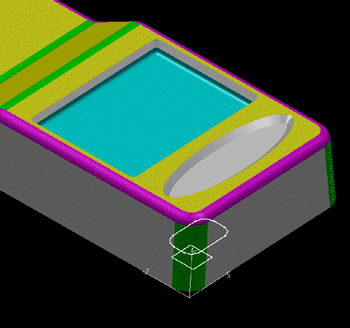

NS방의 전화기 몸통 Solid를 가져온다

전화기 모델의 SUBTRACT 작업하기

SOLIDE - OPERATN - SUBTRACT 기능을 이용한다

1ST OPERATION :MSELW SOL/DIT/VOL

전화기 몸통 Prism을 선택한다

2ND OPERATION :MSELW SOL/DIT/VOL

Union된 액정화면 Solid를 선택한다

전화기의 버튼 생성하기

PLANE - EQUATION 기능을 이용한다

KEY PLANE EQUATION

Z=15를 입력한다

YES:CURRENT

F11키를 눌러 현 위치에 Plane을 생성한다

Tools - Sketcher기능을 이용한다

(Keyboard Input Zone 에 /ske라고 입력해도 된다)

SEL PRIM/FSUR // SEL PLN

(작업할 평면을 지정해 달라는 것이다)

Sample Plane(Z=15)을 선택한다

Sketch로 버튼 생성하기

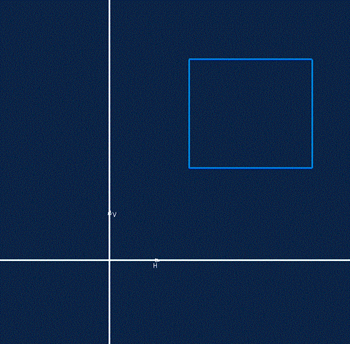

RECTANGLE 아이콘을 선택하여 오른쪽 그림과 같이 대략적인

             직사각형의 형상을 그린다

Corner 아이콘을 선택하여 오른쪽 그림과 같이 대략적인

            Fillet작업을 한다

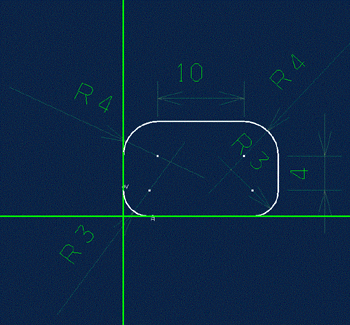

CONSTRAINT아이콘을 선택하여 오른쪽 그림과 같이  구속을 준다

H,V축과는 구속 치수 0 ( = Coincident)으로 한다

위쪽 Fillet 치수는 4이고 아래의 Fillet 치수는 3이다

치수는 오른쪽부터 4,10,4,4,3,3

아이콘을 선택하여 Sketcher작업을 저장한다

FILE - EXIT를 선택하여 CATIA 작업창으로 빠져 나간다

아래의 그림처럼 Dynamic Sketcher에서 작업한 Geometry들이

CATIA작업창에 나타난다

버튼 2D-Profile의 위치 변환하기

TRANSFOR - CREATE - TRANSLAT - 기능을 이용한다

KEY TRANSL COMP // SEL PT1/LN/PLN

26,105,0를 입력한다

TRANSFER - APPLY - REPLACE - ELEMENT를 선택한다

SEL ELEM

*seq를 입력 후 버튼 Profile를 선택한다

버튼 Prism 생성하기

FORCED COLOR ->45로 설정한다

SOLIDE - CREATE - CANONIC - PRISM 기능을 이용한다

CONTOUR:MSELW LN/CONIC/CRV/CCV

*seq를 입력한다

SEL ELEM

버튼의 2D-Profile를 선택한다

INNER:SEL PT // YES:END

F11번 키를 누른다

생성방향은 전화기 몸통의 아래 방향을 향하게 한다

(마우스로 Prism 생성 화살표를 선택하여 방향을 Invert할 수 있다)

Prism 창에서 OFF1:8 , OFF2:-2을 입력한다

※ Manage 창에서 none 아이콘이 선택되어 있으며 Prism창에서

No associative limits Icon이 선택되어 있는지 확인한다

YES:CREATE

F11키를 누른다

버튼 바닥 부분 Fillet 작업하기

Function Key의 F5번 키를 누른다

(HRD 모드로 부품의 내부형상의 Edge를 확인키 위함이다)

SOLIDE - OPERATN - FILLET - EDGE기능을 이용한다

SEL REDG/VERTEX/RSUR // KEY RAD

Fillet 반경으로 1를 입력한다

버튼 바닥면의 모서리를 선택한다

YES:COMPUTE

F11키를 누른다

Function Key의 F5번 키를 누른다(다시 SHD모드로 돌아간다)

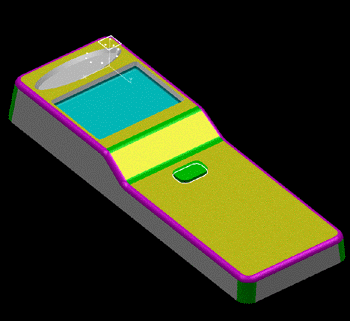

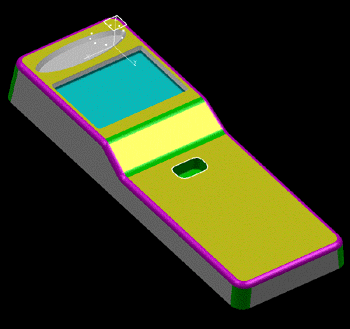

전화기 몸통에서 버튼 Subtract작업하기

SOLIDE - OPERATN - SUBTRACT 기능을 이용한다

1ST OPERATION :MSELW SOL/DIT/VOL

전화기 몸통 Prism을 선택한다

2ND OPERATION :MSELW SOL/DIT/VOL

전화기 버튼 Prism을 선택한다

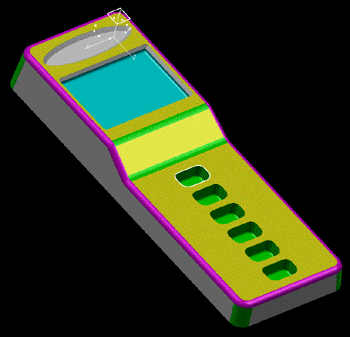

Y축 방향으로 버튼 복사하기

MANAGE창의 Smart 아이콘을 누른다

Part Editor 창의 Smart 아이콘을 다시 누른다

Fillet 작업이 끝난 녹색의 버튼 최종가지를 선택한다

(작업공간상에 전화기 몸통을 제외한 버튼 형상만 나타난다)

SCANNING 창에 중간(STOP)버튼을 누른다

(CSG Tree 창에 버튼 가지만 나타난다)

SOLIDE - TRANSFOR - TRANSLAT 기능을 이용한다

SEL SOL

버튼 형상을 선택한다

DIR : SEL PT1/LN/PLN // KEY DIR COMP

Y축을 마우스로 선택한다

DIR : SEL PT/LN/PLN2 // YES:APPLY

TRANSLATION창에서

Length : 15

Number OF New Occurrences : 5

F11번 키를 누른다(5개의 추가 버튼이 생성됐다)

Part Editor창의 Smart 버튼을 누른다

Part Editor 창의 Update 버튼(회오리 바람 아이콘)을 누른다

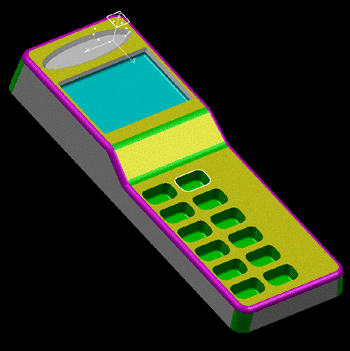

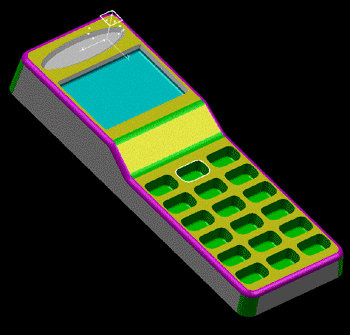

X축 방향으로 버튼 복사하기

SOLIDE - MODIFY - OPERATN - DUPLICAT - TRANSFER기능을 이용한다

SEL BRANCH

Translation 변환된 녹색 버튼 최종가지를 선택한다

모델상에서 6개의 모든 버튼이 빨간색으로 활성화 된다

DIR:SEL PT1/LN/PLN // KEY DIR COMP

X축을 선택한다

(생성 방향 화살표를 선택하여 방향을 + X 로 한다)

TRANSLATION창에서

Length:21

Number OF New Occurrences:1

YES:APPLY

F11키를 누른다

Part Editor 창의 Update 버튼(회오리 바람 아이콘)을 누른다

SEL BRANCH

전화기 모델에서 중간 버튼 열의 Translation 변환된

녹색 버튼 최종가지를 선택한다

DIR:SEL PT1/LN/PLN // KEY DIR COMP

X축을 선택한다

(생성 방향 화살표를 선택하여 방향을 - X 로 한다)

TRANSLATION창에서

Length:21

Number OF New Occurrences:1

YES:APPLY

F11키를 누른다

Part Editor 창의 Update 버튼(회오리 바람 아이콘)을 누른다

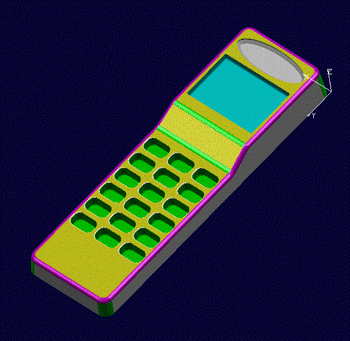

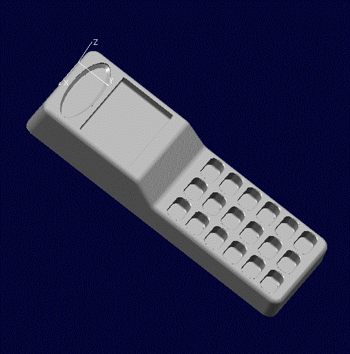

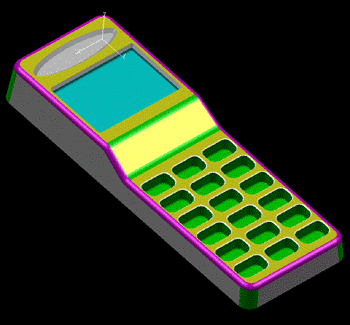

버튼 모서리에 Chamfer작업하기

FORCED COLOR ->WHITE로 설정한다

SOLIDE - OPERATN - CHAMFER 기능을 이용한다

SEL REDG/RSUR // KEY (PARM1,PARM2)

확대하여 전화기 윗면의 버튼 사이의 빈 여백를 선택한다

그러면 한번의 작업으로 18개의 버튼 모서리에 각각

Chamfer 작업을 할 수 있다

Chamfer Mode창에서 L1:0.5 , A1:45。을 입력한다

YES:COMPUTE

F11번 키를 누른다

하단 TOOL BAR의 NS버튼을 누른다

*spc-*sol-*axs를 입력한다

EXIT 버튼을 누른다

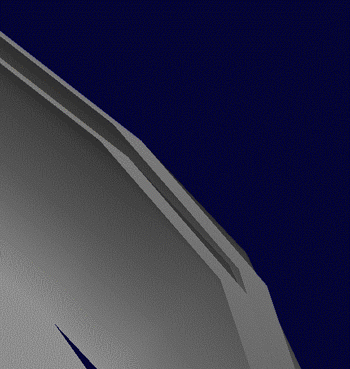

전화기 형상 Shell 작업하기

FORCED COLOR ->15로 설정한다

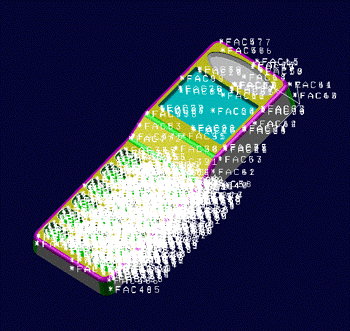

SOLIDE - OPERATN - SHELL 기능을 이용한다

SEL SOL

전화기 모델을 선택한다

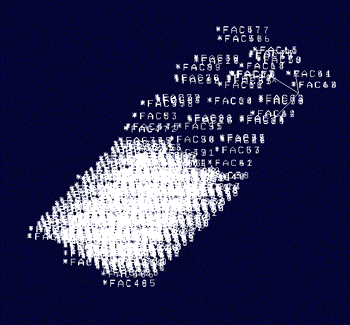

REMOVED FACE:SEL FSUR

바닥면을 선택한다

THICK : KEY OFF1(,OFF2) // YES:CUR

-0.3,0입력한다

(전화기 모델의 안쪽으로 0.3mm두께로 내부를 파낸다)

YES:COMPUTE

F11키를 누른다

key point ☞ 전화기 형상 치수 변형하기

Tools - Sketcher기능을 이용한다

(Keyboard Input Zone 에 /ske라고 입력해도 된다)

SEL PRIM/FSUR // SEL PLN

전화기의 측면 (YZ 평면)을 선택한다

CONFIRM:SEL SYMB // YES:CONTOUR

F11번 키를 누른다

전화기의 전체길이인 200을 230으로 수정한다

저장한 후 Sketcher 창에서 빠져나온다

Part Editor 창의 Update 버튼을 누른다

(전화기의 전체치수가 변형된 것을 확인 할 수 있다)

key point ☞ 전화기 버튼 치수 변형하기

Tools - Sketcher기능을 이용한다

(Keyboard Input Zone 에 /ske라고 입력해도 된다)

SEL PRIM/FSUR // SEL PLN

전화기의 버튼을 선택한다

CONFIRM:SEL SYMB // YES:CONTOUR

F11번 키를 누른다

전화기의 버튼의 아래쪽 Fillet Radius를 3에서 4로 수정한다

저장한 후 Sketcher 창에서 빠져나온다

Part Editor 창의 Update 버튼을 누른다

(전화기의 모든 버튼의 Fillet 반경 치수가 변형된 것을 확인 할 수 있다)

◈ Dynamic Sketcher를 이용하여 전화기의

전체 치수를 원래 치수인 200으로 수정을 한다

Mold Cavity를 위한 Volume 추출하기

금형의 상형(Upper Cavity)과 하형(Lower Cavity)을

만들기 위해 Volume를 추출한다

SLOIDE - EXTRACT - VOLUME 기능을 이용한다

SEL SOL // SEL BODY(CATPART)

SHELL 작업된 전화기 형상을 선택한다

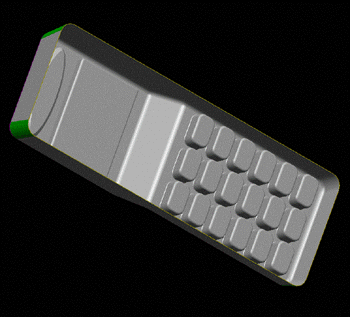

전화기 형상의 Volume 및 Face들이 Solid로부터 추출되었다

ERASE - ERASE - W.SPACE 기능을 이용한다

WSP MULTI-SEL

*vol+*sol를 입력한다(Volume과 Solid를 삭제한다)

(전화기 형상의 Face만 남기고 모두 삭제한다)

ERASE - PACK - W.SPACE 기능을 이용한다

YES:PACK

F11번 키를 누른다

Data Size가 줄어드는 것을 확인할 수 있다

(필요없는 모델의 저장공간을 정리하여 최적화한다)

Face들을 현재 Display Mode로 설정을 한다

GRAPHIC - MOD VISU - CHOOSE - DISPLAY 기능을 이용한다

DISPLAY MODE창에서

CURRENT DISPLAY MODE SENTSITIVE 로 설정을 한다

MSELW ELEM

*SPC를 입력한다

(모든 Face를 현재의 Display Mode인 SHD Mode로 바꾼다)

MSELW ELEM // YES:CONFIRM MSEL

F11번 키를 누른다

TEXT - ERASE 기능을 이용한다

MSELW ELEM // SEL ELEM

*SPC를 입력한다

Face만 작업공간상에 존재하고 Face ID들은

모두 삭제된다

오른쪽의 그림과 같이 정리가 됐다

ERASE - ERASE - W.SPACE 기능을 이용한다

WSP MULTI-SEL

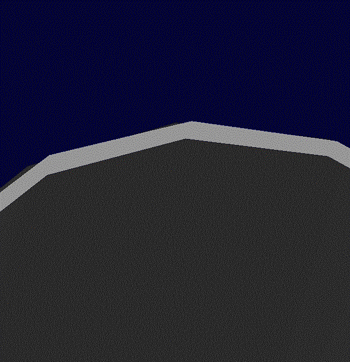

오른쪽 그림과 같이 모델의 한 쪽 모서리를

확대하여 Shell 작업된 두께 Face면을 삭제한다

(전화기의 안쪽 면과 바깥쪽의 면들만 존재하게 된다)

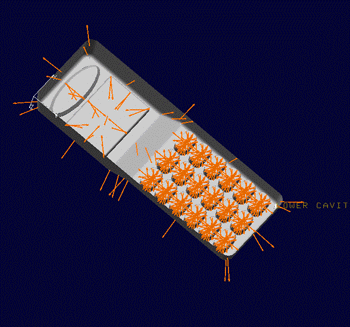

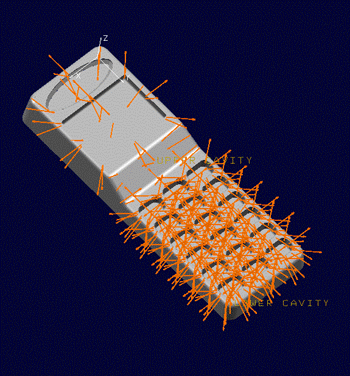

전화기 양쪽면들에 Skin작업하기

FORCED COLOR ->75로 설정한다

LIMIT2 - SKIN - CREATE 기능을 이용한다

SEL SUR/FAC/SKI/VOL

전화기의 안쪽의 한 Face을 선택한다

SEL SUR/FAC/SKI // PANEL:AUTO

작업창 하단에 AUTO SEARCH를 선택하여 전화기

안쪽면의 연결된 Face들을 자동검색 한다

YES:STD // IND PT // KEY TXT

Lower Cavity라고 Skin ID를 입력한다

SKIN CREATED 라는 메시지가 Control Message Zone에 나타난다.

FORCED COLOR ->13로 설정한다

SEL SUR/FAC/SKI/VOL

전화기의 바깥쪽의 한 Face을 선택한다

SEL SUR/FAC/SKI // PANEL:AUTO

작업창 하단에 AUTO SEARCH를 선택하여 전화기

바깥쪽면의 연결된 Face들을 자동검색 한다

YES:STD // IND PT // KEY TXT

Upper Cavity라고 Skin ID를 입력한다

SKIN CREATE 라는 메시지가 Control Message Zone에 나타난다.

NS 버튼을 누른다

*fac를 입력한다

EXIT 버튼을 누른다

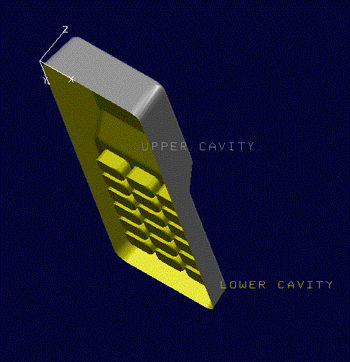

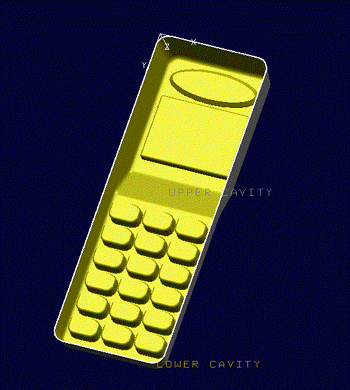

SKIN을 현재 Display Mode로 바꾸기

GRAPHIC - MOD VISU - CHOOSE - DISPLAY 기능을 이용한다

DISPLAY MODE창에서

CURRENT DISPLAY MODE SENTSITIVE 로 설정을 한다

MSELW ELEM

*ski를 입력한다

MSELW ELEM // YES:CONFIRM MSEL

F11번 키를 누른다

상형(Upper Cavity)의 Boundary 생성하기

FORCED COLOR ->WHITE로 설정한다

CURVE1 - BOUNDARY 기능을 이용한다

SEL SUR/FAC/SKI/SOE

Upper Cavity ID를 선택한다

그림과 같이 Boundary 가 생성됐다

LIMIT1 - BREAK 기능을 이용한다

SEL LN/CRV/CCV/CST/NRBS

흰색의 Boundary를 선택하여 Concatation된 CCV를 Break한다

YES:CONFIRM SUB ELEM BREAK

F11번 키를 누른다

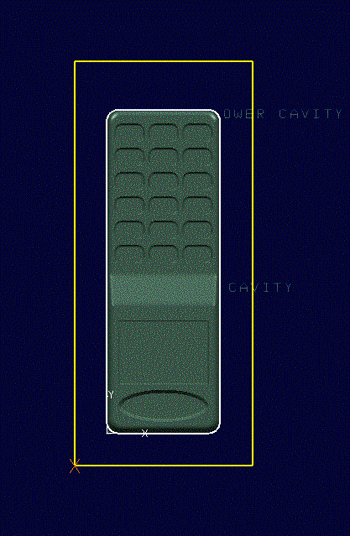

아래 Tool Bar 버튼에 3D 버튼을 누른다

Z=0 를 입력한다(XY 평면을 작업평면으로 잡는다)

WI 버튼을 누른다

KEY WINW ID

P를 입력한다

FORCED COLOR -> YELLOW로 설정한다

LINE - PT-PT - SEGMENT - HOR-VERT 기능을

이용한다

SEL 1ST PT<LN/CRV>

-20,-20 입력한다

SEL 2ND PT<LN/CRV>

90,230 입력한다

YES:CHAIN MODE

F11번 키를 누른다

SEL NEXT PT<LN/CRV>

-20,-20의 끝점을 선택한다

YES: END CHAIN

F11번 키를 누른다

아래의 2D 버튼을 눌러 3D 로 돌아간다

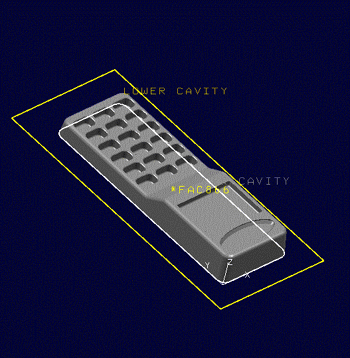

상형(Upper Cavity)의 Face 생성하기

LIMIT2 - FACE - CREATE - PLANE 기능을 이용한다

SEL LN/CRV

노란색 Line를 순서대로 선택한다

SEL LN/CRV // YES:AUTO

F11번 키를 눌러 CATIA가 자동으로 연결된 선들을 찾도록 한다

NEW DOMAIN:SEL LN/CRV

흰색의 Upper Cavity Boundary를 선택한다

SEL LN/CRV // YES:AUTO

F11번 키를 눌러 CATIA가 자동으로 연결된 선들을 찾도록 한다

IND PT // KEY TXT // YES:STD

F11번 키를 누른다

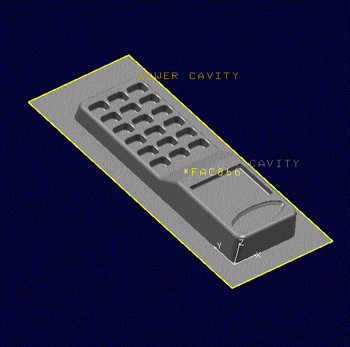

Face가 생성됐다

상형(Upper Cavity)의 Skin수정하기

LIMIT2 - SKIN - MODIFY 기능을 이용

한다

SEL SKI

Upper Cavity ID를 선택한다

SEL SUR/FAC/SKI // PANEL:AUTO

생성 Face ID를 선택한다

YES:END

F11키를 누른다

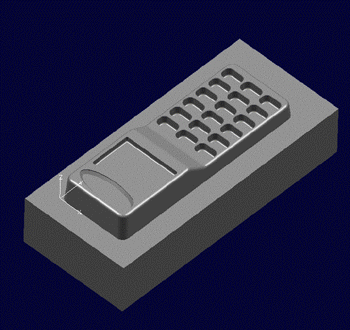

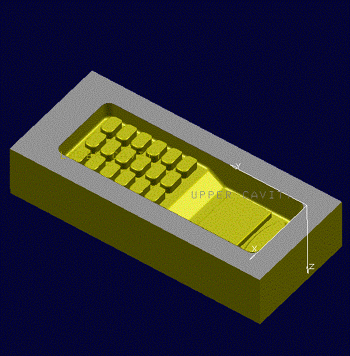

상형(Upper Cavity) 생성하기

FORCED COLOR -> 75로 설정한다

SOLIDE - CREATE - COMPLEX - PROJECT 기능을 이용한다

SEL SKD/SUR/FAC/SKI

Upper Cavity ID를 선택한다

SEL PLN

Z=50를 입력한다

DIR : SEL LN/PLN // YES:CREATE

생성 화살표는 +Z 방향이다

F11번키를 누른다

NS 버튼을 누른다

*spc-*ski-*axs를 입력한다

Upper Cavity의 Skin ID를 선택한다

EXIT 버튼을 누른다

하형(Lower Cavity)의 Boundary 생성하기

FORCED COLOR -> GREEN로 설정한다

CURVE1 - BOUNDARY 기능을 이용한다

SEL SUR/FAC/SKI/SOE

Lower Cavity ID를 선택한다

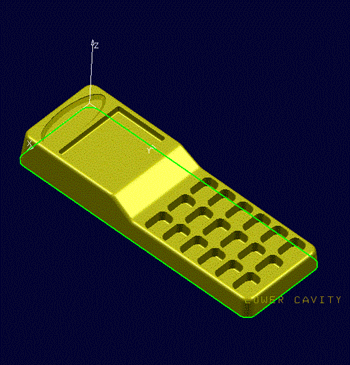

그림과 같이 Boundary 가 생성됐다

LIMIT1 - BREAK 기능을 이용한다

SEL LN/CRV/CCV/CST/NRBC

녹색의 Boundary를 선택하여

Concatation된 CCV를 Break한다

YES:CONFIRM SUB ELEM BREAK

F11번 키를 누른다

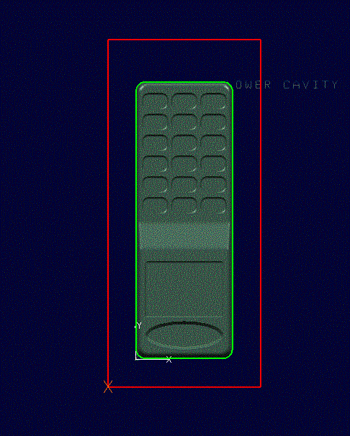

아래 Tool Bar 버튼에 3D 버튼을 누른다

Z=0 를 입력한다

(XY 평면을 작업평면으로 잡는다)

WI 버튼을 누른다

KEY WINW ID

P를 입력한다

FORCED COLOR -> RED로 설정한다

LINE - PT-PT - SEGMENT - HOR-VERT 기능을 이용한다

SEL 1ST PT<LN/CRV>

-20,-20 입력한다

SEL 2ND PT<LN/CRV>

90,230 입력한다

YES:CHAIN MODE

F11번 키를 누른다

SEL NEXT PT<LN/CRV>

-20,-20의 끝점을 선택한다

YES: END CHAIN

F11번 키를 누른다

아래의 2D 버튼을 눌러 3D 로 돌아간다

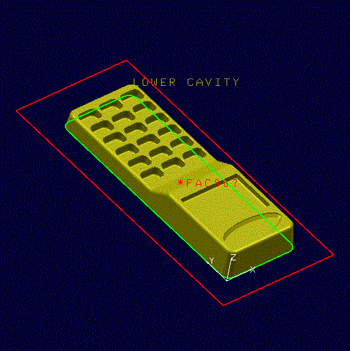

하형(Lower Cavity)의 Face 생성하기

LIMIT2 - FACE - CREATE - PLANE 기능을 이용한다

SEL LN/CRV

빨간색 Line를 순서대로 선택한다

SEL LN/CRV // YES:AUTO

F11번 키를 눌러 CATIA가 자동으로 연결된 선들을 찾도록 한다

NEW DOMAIN:SEL LN/CRV

녹색의 Lower Cavity Boundary를 선택한다

SEL LN/CRV // YES:AUTO

F11번 키를 눌러 CATIA가 자동으로 연결된 선들을 찾도록 한다

IND PT // KEY TXT // YES:STD

F11번 키를 누른다

Face가 생성됐다

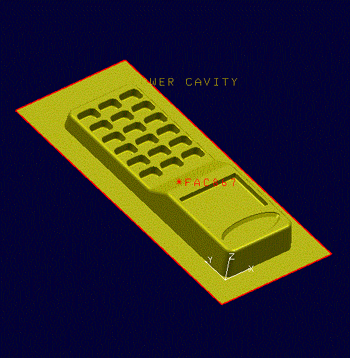

하형(Lower Cavity)의 Skin수정하기

LIMIT2 - SKIN - MODIFY 기능을 이용한다

SEL SKI

Lower Cavity ID를 선택한다

SEL SUR/FAC/SKI // PANEL:AUTO

생성 Face ID를 선택한다

YES:END

F11키를 누른다

하형(Lower Cavity) 생성하기

FORCED COLOR -> 13으로 설정한다

SOLIDE - CREATE - COMPLEX - PROJECT 기능을 이용한다

SEL SKD/SUR/FAC/SKI

Lower Cavity ID를 선택한다

SEL PLN

Z=-50를 입력한다

DIR : SEL LN/PLN // YES:CREATE

F11번키를 누른다

NS 버튼을 누른다

*spc-*sol-*AXS 를 입력한다

F11번 키를 누른다(NS방으로 이동한다)

*sol를 입력한다

EXIT 버튼을 누른다

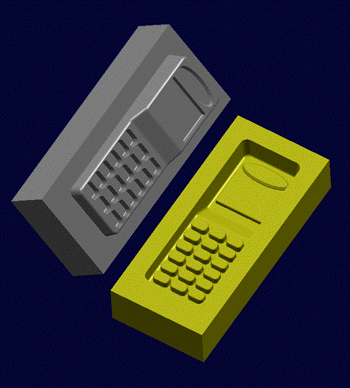

하형 회전 변환하기

TRANSFOR - CREATE - ROTATE 기능을 이용한다(회전변환)

AXIS DEFINITION

Y축을 선택한다

KEY ANGLE // SEL PT/LN/PLN

130。 를 입력한다(회전 방향은 반시계 방향이다)

Rotation Defined 라는 Message가 Control Message Zone에 나타난다

TRANSFOR - APPLY - REPLACE - ELEMENT 기능을 이용한다

SEL ELEM

하형 Solid를 선택한다

TRANSFOR - CREATE - TRANSLAT - 기능을 이용한다

KEY TRANSL COMP // SEL PT1/LN/PLN

-40,0,-40를 입력한다

Translation Defined 라는 Message가 Control Message Zone에 나타난다

TRANSFER - APPLY - REPLACE - ELEMENT를 선택한다

SEL ELEM

하형 Solid를 선택한다

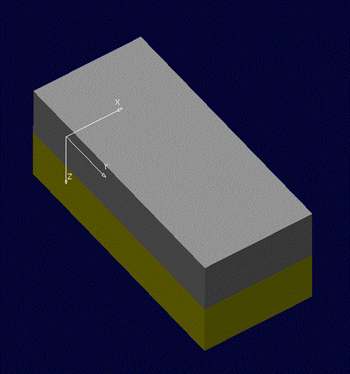

모델 정리하기

NS 버튼을 누른다

*axs

EXIT 버튼을 누른다

ERASE - PACK - W.SPACE 기능을 이용한다

YES:PACK

F11번 키를 누른다

(필요없는 모델의 저장공간을 정리하여 최적화한다)
