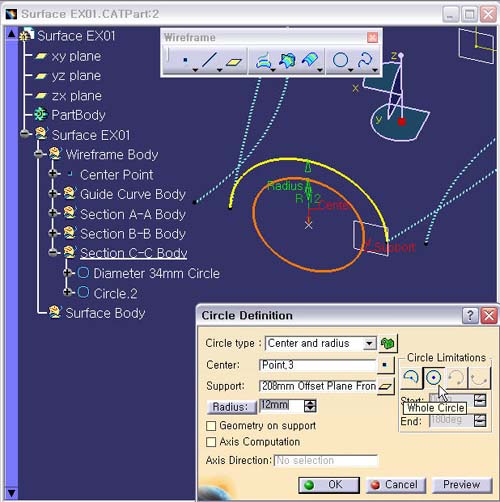

1. Circle
생성 작업하기.
Circle
Definition으로 돌아온다.
Support : 208mm
Offset Plane From ZX Plane
Radius : 12mm
Circle
Limitations 항목의 Whole Circle 아이콘을 선택한다.
Preview
버튼을 확인후, OK 버튼을 클릭한다.
2. Circle.2 의 이름 수정하기
Circle.2에서
마우스 오른쪽 버튼을 누른다.
Contextual Menu의 Properties -> Feature
Properties ->
Feature Name ->
Diameter 24mm Circle -> OK
