1. Variable Fillet 작업하기

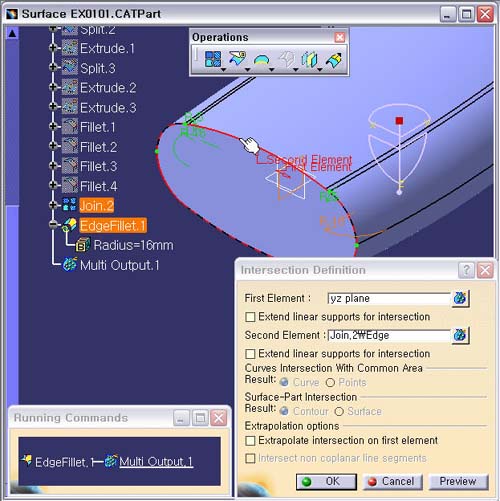

Intersection Definition 창으로 들어온다.
First Element : yz plane
Second
Element : Join.2 의 바닥 Edge 상부 Curve 를 선택한다.
Preview
버튼을 확인후, OK 버튼을 클릭한다.
2. Variable
Fillet Definition 창으로 돌아온다.
Radius Value를 더블 클릭하여 R4mm 로 수정한다.
