1. 4th Step 는 Hide 작업한다.

    2nd Step은 Show 작업한다.

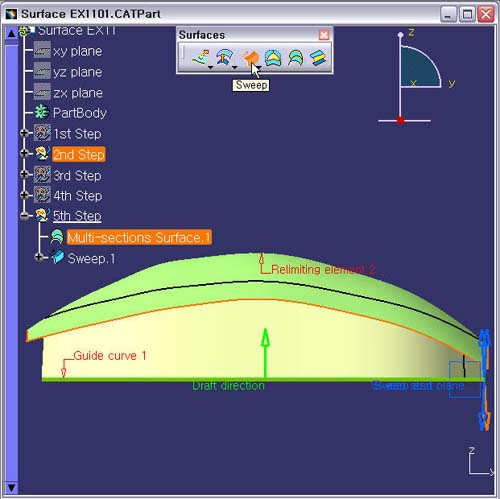

2. Sweep 아이콘을 선택한다.

3. Profile Type : Line
    SubType : With Draft Direction
    Guide Curve 1 : Mouse Curve
    Draft Direction : Z Axis

    Angle : 3deg

    Length 1: 0mm

    Length Type 2 : From / Up to 아이콘을 선택한다.
    Relimiting Element 2 : Multi-Section Surface.1 (상부 Surface를
                                      선택한다.)
