볼트 머리의 육각형 Prism형상을 생성하기

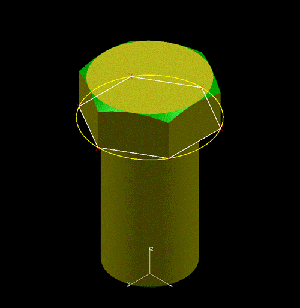

▶ 볼트 머리의 육각형 Prism형상을 생성하기 FORCED COLOR -> 75번색으로 설정한다 SOLIDE - CREATE - CANONIC - PRISM 기능을 이용한다 CONTOUR:MSELW LN/CONIC/CRV/CCV SEQ를 입력한다(선택된 요소와 연결된 모든 요소들이 선택) SEL ELEM* 정육각형 Profile의 한 Line을 선택한다 YES:END F11키를 누른다 PRISM 창에서 OFF1:50 , OFF2 : 0으로 입력되어 있는지 확인한다 YES:CREATE F11키를 누른다 다음은 SOLIDE - OPERATN - INTERSEC 기능을 이용한다 ※ 반드시 Mode가 No Duplication이어야 한다 (중복생성결과가 있어서는 안된다) 1ST OPERAND:MSELW SOL/DIT/VOL Cylinder형 볼트 머리 Prism을 선택한다 2ND OPERAND:MSELW SOL/DIT/VOL 정육각형의 볼트 머리 Prism을 선택한다
▶ NUT 생성하기 기존의 볼트머리 Profile를 병진변환하여 이용한다 TRANSFOR - CREATE - TRANSLAT 기능을 이용한다 KEY TRANSL COMP //SEL PT1/LN/PLN 0,0,-120을 입력한다 TRANSLATION DEFINED 라는 Message 가 Control Message Zone에 나타난다(정의가 끝났다) TRANSFOR - APPLY - DUPLICAT - ELEMENT - SAME 기능을 선택한다(적용을 한다) CUR MULTI-SEL CRV+LN 입력한다 (작업공간상에 모든 Curve와 Line들이 병진이동 복사 된다)
3D에서 2D 작업공간으로 이동한다 3D 버튼을 누르고 이전에 병진이동 복사된 원을 선택 하여 평면작업공간을 잡는다 WI 버튼을 누른다 P 라고 입력한다(작업공간을 평면으로 잡는다) 너트의 내경 나사산 생성 Profile를 만든다 FORCED COLOR -> 3번색으로 설정한다 CURVE2 - CIRCLE - RADIUS 기능을 이용한다 CENTER:SEL PT/CIR 0,0을 입력한다 KEY RAD // YES : STD 41.8806를 입력한다 (너트의 내경 반지름) 2D에서 3D로 이동한다 2D 버튼을 누르고 F11번키를 누른다 WI 버튼을 누른다 XYZ를 입력하여 Isometric View로 전환한다
▶ NUT Profile 를 이용하여 Prism 생성하기 FORCED COLOR -> 17번색으로 설정한다 SOLIDE - CREATE - CANONIC - PRISM 기능을 이용한다 CONTOUR:MSELW LN/CONIC/CRV/CCV NUT 형상의 큰 원의 Profile 선택한다 INNER:MSELW LN/CONIC/CRV/CCV 내부의 작은 원의 Profile를 선택한다 YES:END F11번 키를 누른다 Prism 창에서 OFF1:60 , OFF2:0을 입력한다 ※ Manage 창에서 none 아이콘이 선택되어 있으며 Prism창에서 No associative limits Icon이 선택되어 있는지 확인한다 YES:CREATE F11키를 누른다
