생성된 Skin를 Solid화 시키기 SOLIDE - CREATE - COMPLEX - CLOSE기능을 이용한다 SEL SKD/SUR/FAC/SKI Skin를 선택한다 YES:CREATE F11번 키를 누른다 Control Message Zone에 CURRENT SOLID CHANGED 라는 Message가 나타난다 작업창 하단에 NS 버튼을 누른다 *SKI를 입력한다 EXIT 버튼을 누른다
Blade 와 Union 될 Cylinder를 생성하기 SOLIDE - CREATE - CANONIC - CYLINDER기능을 이용한다 DIR:SEL LN/CIR/PLN Z축을 선택한다(회전중심축이다) COMPUTE REF PT:SEL PT/PLN (Cylinder 바닥면의 중심점의 위치) 0,0,40를 입력한다 KEY (R1, H1, H2, R2) // YES:CREATE CYLINDER창에서 R1 : 150, H1 : 150를 각각 입력한다 <주의> Manage 창에서 none 아이콘이 선택되어 있으며 CYLINDER창에서 No associative limits icon이 선택되어 있는지 확인한다) YES:CREATE F11키를 누른다
☞ 이번호의 Key-Point이다 MASTER WORKSPACE 에 완성된 Blade형 Solid를 Detail Workspace로 보내기 DETAIL - TRANSFER - ABSOLUTE기능을 이용한다 KEY NEW DETAIL NAME BLADE 라고 입력한다(뒤에 빈 공백을 지운다) KEY COMMENT // YES:CONTINUE F11번 키를 누른다 YES:CONFIRM CREATION F11번 키를 누른다 SEL ELEM // YES:ALL (Control Message Zone을 확인) 블레이드 Solid를 선택한다 YES:CONFIRM TRANSFER F11번 키를 누른다 Master작업공간의 블레이드가 Detail 작업공간으로 이동된다 SEL ELEM // YES:END F11번 키를 누른다 NS 버튼을 누른다 MASTER 작업공간에 있는 Blade Solid를 선택한다 EXIT를 누른다

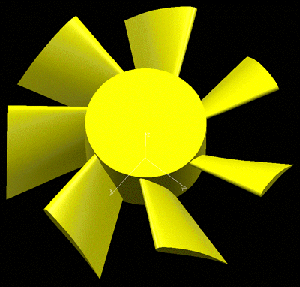

Detail 작업 공간의 Blade를 Master 작업공간으로 가져오기 DETAIL - DITTO - MODEL - STANDARD 기능을 이용한다 SEL DITTO // YES:DISPLAY F11번 키를 누른다 SEL Detail Detail 작업 공간의 Blade를 선택한다 KEY SCALE // SEL PT/LN YES:END 0,0,0을 입력한다 (Master 작업공간에 Blade가 나타난다) DETAIL - MODIFY - ROTATE - REPLACE기능을 이용한다(위치 및 회전 변환을 한다) SEL PT/LN/PLN // YES:END Ditto의 X축을 선택한다 SEL LN //KEY ANGLE -55를 입력한다 Detail - MODIFY - TRANSLAT - REPLACE 기능을 이용한다 140,-45,182를 입력한다 Detail - MODIFY - ROTATE - DUPLICATE 기능을 이용한다 SEL PT/LN/PLN // YES:END Master의 Z 축을 선택한다 SEL LN // KEY ANGLE 360/7를 입력한다 SEL PT/LN/PLN // YES:END Master의 Z축을 선택한다 SEL // KEY ANGLE 360/7을 입력한다 같은 방법으로 5개를 더 만든다 모두 7개의 Blade Solid를 생성한다 SOLIDE - OPERAND - UNION 기능을 이용한다 1ST OPERAND: MSEL SOL/DIT/VOL Blade를 선택한다 2ND OPERAND : MSEL SOL/DIT/VOL 인접한 Blade를 선택한다 우측과 같이 CSG Tree가 2×2 형태로 생성되게끔 작업을 한다 마지막 남는 Blade는 실린더 Solid와 Union 시킨다

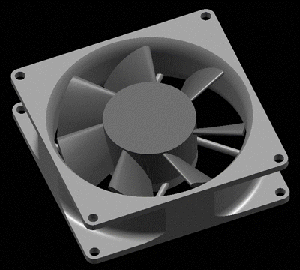

Blade 끝부분을 Split시키기 Forced Color를 45번으로 바꾼다 SURF1 - REVOLUTN - CYLINDER 기능을 이용한다 AXIS OF REVOLUTION : SEL PT1/LN Z축을 선택한다(회전축) SEL PT // KEY RAD // YES:STD 301를 입력한다(회전 생성 곡면 반경) KEY LNG1,(LNG2) 200을 입력한다(회전 생성 곡면의 높이) 회전 곡면으로 Blade Solid Split작업하기 SOLIDE - OPERATN - SPLIT 기능을 이용한다 SPLIT ELEM:SEL SKD/PLN/SUR/FAC/SKI 녹색 회전 Surface를 선택한다 화살표의 방향은 Solid 안쪽을 향하게 한다 MSELW SOL/DIT/VOL Union된 Blade를 선택한다 ※ 혹 원하지 않은 결과 생성시 F11(YES)키를 눌러서 YES:INVERT 하면 된다 NS 버튼을 누른다 sur+axs를 입력한다 F11키를 눌러 NS 작업공간으로 이동한다 냉각팬 몸통지지대 SOLID를 선택한다 EXIT 버튼을 누른다 PULL DOWN Manu의 TOOLS에 Change Color를 선택한다 냉각펜 지지대는 14번색으로 설정을 한다 냉각펜 Blade는 11번색으로 설정을 한다 실습을 마치셨습니다.
