빨간색 상단 익형과 노란색의 CORNER 부분을 연결하기 LIMIT1 - CONCATEN - COMP CRV 기능을 이용한다 SEL LN/CCV 빨간색 상단 익형을 선택한다 SEL LN/CCV // YES:AUTO 방금 생성한 익형 연결부의 Corner 노란색 Spline을 선택한다 (주의. 하단 익형부까지 연결을 하지 않는다) YES:CONFIRM F11번 키를 누른다 2D에서 3D로 작업공간을 이동한다 하단의 Tool Bar 버튼의 2D 버튼을 누른다 F11키를 눌러 Space 3D 작업공간으로 이동한다
생성된 익형을 변환 복사하기 TRANSFOR - CREATE - ROTATE 기능을 이용한다 (회전변환) AXIS DEFINITION X축을 선택한다 KEY ANGLE // SEL PT/LN/PLN 15를 입력한다 (회전 방향은 YZ평면의 왼쪽 방향이다) TRANSFOR - STORE(저장) KEY TRA IDENT // YES:AUTO IDENT ROTATE를 입력한다(저장될 회전변환의 이름이다) TRANSFOR - CREATE - SCALING 기능을 이용한다 (크기 변환) SEL CENTER 0,150,0(크기변환의 중심이다) KEY RATIO // SEL PT1 1.5(크기를 1.5배로 한다) TRANSFOR - STORE(저장) KEY TRA IDENT // YES:AUTO IDENT SCALE를 입력한다(크기변환의 이름이다) TRANSFOR - CREATE - TRANSLAT 기능을 이용한다(병진변환) KEY TRANSL COMP // SEL PT1/LN/PLN 200,75,0을 입력한다 TRANSFOR - STORE(저장) KEY TRA IDENT // YES:AUTO IDENT TRANSFOR를 입력한다(병진변환의 이름이다)
3개의 변환을 조합해서 적용시키기 TRANSFER - MANAGE - COMBINE 기능을 이용한다 3 SPACE TRANSFORMATIONS 라는 창이 뜬다 SEL TRANSFORMATION ROTATE - SCALE - TRANSFOR의 순서대로 마우스로 선택한다 ※ 만약 위의 순서로 작업하지 않는다면 원치 않은 결과가 나올 수 있다 Control Message Zone 에 COMBINE TRANSFORMATION:3 이라는 Message가 나타난다 TRANSFOR - APPLY - DUPLICATE - ELEMENT - SAME(적용하기) SEL ELEM // KEY TRA // ENTER:LIST 익형상단 하단을 각각 선택한다 3개의 Multi 변환이 된 익형이 생성된다 NS 버튼을 누른다 *cst를 입력한다 EXIT 버튼을 누른다 익형의 각각의 끝점들을 연결한다 LINE - PT-PT - SEGMENT 의 기능을 이용한다 SEL 1ST PT<LN/CRV> 변환 되기 전의 익형의 한 끝점을 선택한다 SEL 2ND PT<LN/CRV> 변환 된 익형의 한 끝점을 선택한다 그림과 같이 익형들의 양 끝을 Line으로 연결한다

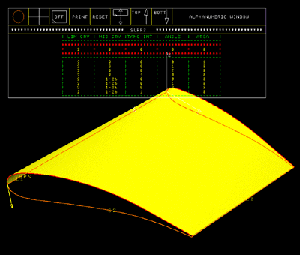

블레이드 고급 곡면 생성하기 SURF2 - CREATE - CURVE - CRV CRV기능을 이용한다 고급곡면은 생성시 조합 조건을 확인하면서 곡면 생성이 가능하다 ALT키를 누르고 우측 계산기 키의 + 버튼을 누른다 (ALPHANUMERIC WINDOW 창이 뜬다) SPINE : SEL LN/CCV(곡면의 생성방향을 의미한다) X 을 입력한다 또는 X축을 마우스로 선택한다 SEL CRV/PT // YES:END LINE으로 생성한 직선 2개를 각각 선택한다 (고급 곡면의 Limit Curve 가 된다 즉 안내 곡선이 된다) YES : END F11번 키를 누른다 (ALPHANUMERIC WINDOW 창에 곡면 생성조합 조건이 줄어들었다) GENERATING CURVE DEFINITION SEL CRV YZ 평면상에 빨간색 상단익형을 선택한다 이 곡선은 Spine 곡선에 Normal한 생성고급곡면의 단면 2D Profile이 된다 변환된 빨간색 상단익형을 선택한다 SEL CRV/PT // YES:COMPUTE F11번 키를 누른다 KEY TOLERANCE 0.05를 입력한다 같은 방법으로 하단익형부에도 곡면을 생성한다 Alt 키를 누르고 오른쪽 계산기 기능키의 - 버튼을 누른다(ALPHANUMERIC WINDOW 창 닫기)
익형의 앞 뒤 단면을 Planar Face로 Closed 된 Blade형상 만들기 ※Concaten된 Curve는 혼합 Curve(CCV)로서 Planar Curve 생성의 요소가 될 수 없다 그래서 Break 시켜준다 LIMIT1 - BREAK 기능을 이용한다 SEL LN/CRV/CCV/CST/NRBC 익형 상단의 Concaten 된 양쪽의 혼합 Curve를 각각 선택하여 작업한다 YES:CONFIRM SUB ELEM BREAK F11번 키를 누른다 LIMIT2 - CREATE - PLANE기능을 이용한다 SEL LN/CRV 익형의 Curve를 선택한다 SEL LN/CRV // YES:AUTO F11번 키를 누른다(CATIA가 자동으로 연결된 선들을 찾도록 한다) LND PT // KEY TXT // YES:STD F11번 키를 누른다 Control Message Zone에 CLOSED AREA라는 Message가 나타난다 같은 방법으로 마주 보는 면에도 Planar Face를 생성한다 일련의 연속된 곡면을 만들기 위해 Skin작업을 한다 LIMIT2 - SKIN - CREATE 기능을 이용한다 SEL SUR/FAC/SKI/VOL 곡면들을 연결 순서대로 선택한다 YES:STD // IND PT // KEY TXT F11키를 누른다 Control Message Zone에 SKIN CREATE 라는 Message가 나타난다 작업창 하단에 NS 버튼을 누른다 spc-ski-*axs EXIT 버튼을 누른다
