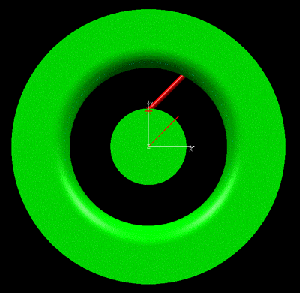

냉각팬 지지대를 Split 시킬 회전 곡면을 생성하기 FORCED COLOR를 5번색(노란색)으로 설정을 한다 SURF1 - REVOLUTN - UNSPEC 기능을 이용한다 (이는 임의의 Curve 나 Line등의 Profile를 회전 축을 중심으로 회전시켜 Surface를 생성하는 방법이다) AXIS OF REVOLUTION : SEL PT1/LN Z축을 선택한다 SEL LN/CCV Concatatn된 빨간색의 혼합곡선을 선택한다 YES:ONE REVOLUTION // KEY NUM F11번 키를 누른다 (Z축을 중심으로 한바퀴 회전한 노란색의 Surface가 생성됐다) FORCED COLOR를 3번색(연두색)으로 설정을 한다 같은 작업으로 나머지 혼합곡선도 한바퀴 회전한 곡면을 생성한다

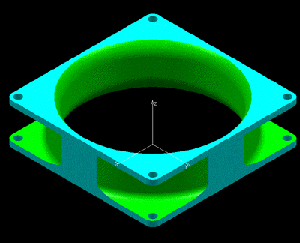

냉각팬 지지대 Split 작업하기 SOLIDE - OPERATN - SPLIT 기능을 이용한다 ※ 반드시 Mode창에서 One Side 와 No Duplication이어야 한다 (생성된 결과가 중복되어선 안된다) SPLIT ELEM:SEL SKD/PLN/SUR/FAC/SKI 노란색의 회전형 Surface를 선택한다 화살표의 방향은 남겨질 Solid가 어느쪽인지를 확인한다 화살표의 방향은 Solid 안쪽을 향하게 한다 MSELW SOL/DIT/VOL 냉각펜 지지대 Prism Solid를 선택한다 ※ 혹 원하지 않은 결과 생성시 F11(YES)키를 누러서 YES:INVERT 하면 된다 SPLIT ELEM:SEL SKD/PLN/SUR/FAC/SKI 연두색의 회전형 Surface를 선택한다 화살표의 방향은 남겨질 Solid가 어느쪽인지를 확인한다 화살표의 방향은 Solid의 바깥쪽을 향하게 한다 MSELW SOL/DIT/VOL Prism Solid를 선택한다 ※ 혹 원하지 않은 결과 생성시 F11(YES)키를 눌러서 YES:INVERT 하면 된다 아래의 NS 버튼을 누른다 spc-sol-*axs를 입력한다 (Solid와 축만 남기고 NS 작업공간으로 모두 넘긴다) EXIT 버튼을 누른다
냉각팬 지지대 Cylinder Solid 생성하기 SOLIDE - CREATE - CANONIC - CYLINDER기능을 이용한다 DIR:SEL LN/CIR/PLN Z축을 선택한다(회전중심축이다) COMPUTE REF PT:SEL PT/PLN (Cylinder 바닥면의 중심점의 위치) 0,0,0를 입력한다 KEY (R1, H1, H2, R2) // YES:CREATE CYLINDER창에서 R1 : 150, H1 : 40를 각각 입력한다 ※ Manage 창에서 none 아이콘이 선택되어 있으며 CYLINDER창에서 No associative limits icon이 선택되어 있는지 확인한다 YES:CREATE F11키를 누른다 (YES 버튼과 같은 기능이다)
각도가 있는 Line을 생성하기 아래의 Tool Bar버튼의 3D버튼를 누른다 Z축을 선택한다 WI 버튼을 누른다 KEY WINW ID P를 입력한다 FORCED COLOR를 2번색(빨간색)으로 설정을 한다 LINE - ANGLE - SEGMENT - ONE LIM 기능을 이용한다 SEL PT 0,0을 입력한다 각도가 있는 LINE의 시작점이 된다 KEY ANG(,NUM) // YES:STD 45。 를 입력한다 SEL ARW // KEY LNG // YES:STD Line의 길이로 170을 입력하다 아래의 Tool Bar버튼의 2D버튼를 누른다 Y=140 이라고 입력한다(Y=140 에 평면이 잡힌다) WI 버튼을 누른다 KEY WINW ID P를 입력한다 CURVE2 - CIRCLE - RADIUS 기능을 이용한다 CENTER:SEL PT/CIR 0,15을 입력한다 KEY RAD // YES:STD 15를 입력한다
냉각팬의 Connect 지지대 생성하기 아래 Tool Bar 버튼에 2D 버튼을 누른다 F11키를 누른다 WI 버튼을 누른다 KEY WINW ID XYZ를 입력한다 NS 작업공간에 가서 연두색의 회전 Surface를 가지고 온다 SOLIDE - CREATE - CANONIC - PRISM 기능을 이용한다 우측과 같이 Prism 창에 두 번째 아이콘(Until or From To)을 선택한다 CONTOUR:MSELW LN/CONIC/CRV/CCV Radius가 17인 원을 선택한다 INNER : SEL PT // YES:END F11키를 누른다 SEL ARW ※ Prism Solid 생성시 반드시 2D-Profile에 Normal하게 생성할 필요는 없다 Prism 될 방향을 기존의 Element를 이용하여 Solid 생성 방향의 변형이 가능하다 Prism의 빨간색 생성방향 화살표를 선택한다 DIR:SEL PT/LN/PLN 45。 기울어진 빨간색 Line을 선택한다 LIM1:SEL ELEM/FSUR // SEL DIM Limit 경계가 될 연두색 Surface를 선택한다(OFF1 값이 된다) PRISM 창에서 OFF2:0를 입력한다 YES:CREATE F11키를 누른다 녹색 회전 곡면을 NS방으로 보낸다
